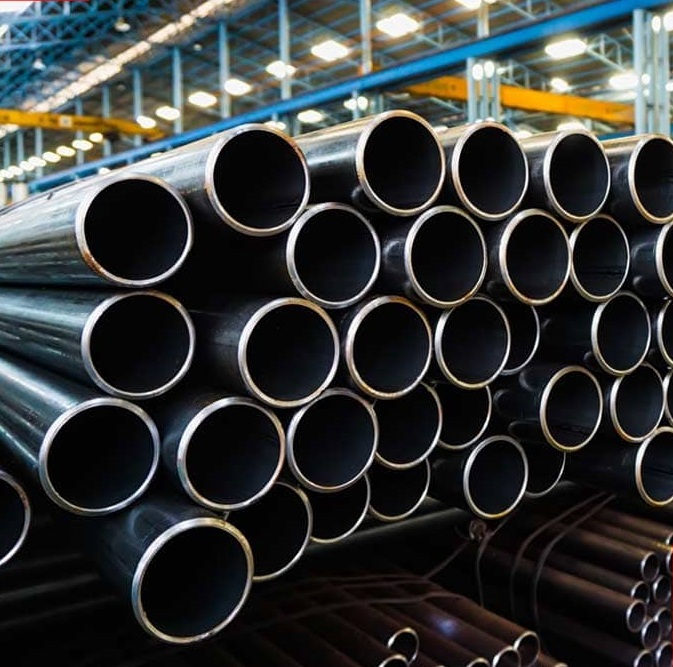

لوله مانیسمان فولادی رده 80

لوله‌های بدون درز، همانطور که از نامشان پیداست، فاقد هرگونه درز جوش هستند. این ویژگی، مقاومت و استحکام فوق‌العاده‌ای به آنها می‌بخشد و آنها را برای کاربردهایی که نیاز به تحمل فشار و دمای بالا دارند، ایده‌آل می‌سازد. “رده 80” نیز به ضخامت دیواره لوله اشاره دارد که در استاندارد ASME B36.10M تعریف می‌شود و نشان‌دهنده توانایی بالای این لوله‌ها در تحمل فشارهای کاری بالا است.

منظور از لوله رده 80 چیست؟ (Schedule 80)

اصطلاح “رده” یا “Schedule” در مورد لوله‌ها، یک شناسه برای ضخامت دیواره لوله نسبت به قطر خارجی آن است. در واقع، در حالی که قطر خارجی (OD) برای یک اندازه لوله مشخص (Nominal Pipe Size – NPS) ثابت می‌ماند، افزایش رده به معنای افزایش ضخامت دیواره (Wall Thickness – WT) و در نتیجه کاهش قطر داخلی (Internal Diameter – ID) لوله است.
لوله رده 80 به طور خاص، نمایانگر دیواره‌ای به مراتب ضخیم‌تر از لوله‌های با رده‌های پایین‌تر مانند رده 40 است. این ضخامت بیشتر، به لوله اجازه می‌دهد تا فشارهای داخلی بالاتر و دماهای شدیدتر را بدون تغییر شکل یا ترکیدگی تحمل کند. این ویژگی حیاتی، لوله‌های رده 80 را برای کاربردهای صنعتی سنگین و پرخطر به گزینه‌ای ایده‌آل تبدیل کرده است.

فشار و دمای قابل تحمل لوله بدون درز فولادی رده 80

قابلیت تحمل فشار و دمای لوله رده 80 به عوامل مختلفی بستگی دارد، از جمله:
1. متریال لوله (نوع فولاد): فولاد کربن (مانند ASTM A106 Grade B) پرکاربردترین نوع است. فولادهای آلیاژی یا ضد زنگ می‌توانند دماها و فشارهای بالاتری را تحمل کنند.
2. دمای کاری: با افزایش دما، استحکام فولاد کاهش می‌یابد، بنابراین فشار قابل تحمل نیز کاهش می‌یابد.
3. قطر لوله: برای یک رده مشخص، لوله‌های با قطر کمتر معمولاً می‌توانند فشار بیشتری را تحمل کنند.
کدها و استانداردهای طراحی: استانداردهایی مانند ASME B31.1 (برای سیستم‌های قدرت) یا ASME B31.3 (برای لوله‌کشی فرآیندی) حداکثر فشار کاری مجاز را بر اساس دمای طراحی و متریال لوله مشخص می‌کنند.
به طور کلی، لوله‌های بدون درز فولادی رده 80 قادر به تحمل فشارهایی به مراتب بالاتر از لوله‌های رده 40 هستند. به عنوان مثال، یک لوله فولادی کربن بدون درز NPS 2 (قطر نامی 2 اینچ) رده 80 می‌تواند در دمای اتاق فشاری حدود 2900 تا 3600 PSI (پوند بر اینچ مربع) را تحمل کند، در حالی که لوله رده 40 با همان قطر، فشاری در حدود 1700 تا 2100 PSI را تحمل می‌کند. این ارقام صرفاً تخمینی هستند و برای محاسبات دقیق باید به جدول‌های فشار/دمای استاندارد و داده‌های تولیدکننده مراجعه کرد.
در مورد دما، لوله‌های فولادی کربن رده 80 می‌توانند در سیستم‌هایی با دمای بسیار بالا، گاهی تا 590 درجه سانتی‌گراد (1100 درجه فارنهایت) و حتی بیشتر، بسته به نوع آلیاژ و فشار کاری، به خوبی عمل کنند.

ضخامت لوله بدون درز فولادی رده 80

ضخامت دقیق لوله رده 80 بر اساس Nominal Pipe Size (NPS) یا همان قطر نامی لوله متغیر است. برای مثال: NPS 1/2 (یک دوم اینچ): ضخامت دیواره حدود 0.147 اینچ (3.73 میلی‌متر)
NPS 2 (دو اینچ): ضخامت دیواره حدود 0.218 اینچ (5.54 میلی‌متر)
NPS 4 (چهار اینچ): ضخامت دیواره حدود 0.337 اینچ (8.56 میلی‌متر)
NPS 6 (شش اینچ): ضخامت دیواره حدود 0.432 اینچ (10.97 میلی‌متر)
این مقادیر از جداول استاندارد ASME B36.10M قابل استخراج هستند و برای هر قطر نامی، ضخامت دیواره مشخصی برای رده 80 تعریف شده است. این ضخامت، یکی از عوامل اصلی تعیین‌کننده قیمت لوله بدون درز فولادی رده 80 است، زیرا مستقیماً با میزان مواد اولیه مصرفی در ارتباط است.

کاربردهای لوله رده 80

لوله‌های رده 80 به دلیل استحکام و دوام فوق‌العاده‌ای که ارائه می‌دهند، در طیف گسترده‌ای از صنایع که نیاز به انتقال سیالات تحت فشار یا دمای بالا دارند، کاربرد پیدا می‌کنند. مهمترین کاربردهای لوله رده 80 عبارتند از:
1. خطوط انتقال و فرآوری نفت و گاز: برای انتقال نفت خام، گاز طبیعی، و فرآورده‌های نفتی در پالایشگاه‌ها، پتروشیمی‌ها و میادین نفتی که با فشارهای بالا و سیالات قابل اشتعال سروکار دارند.
2. خطوط بخار و میعانات گازی در نیروگاه‌ها: در نیروگاه‌های حرارتی و سیکل ترکیبی برای انتقال بخار فوق داغ و آب با فشار بسیار بالا.
3. سیستم‌های هیدرولیک و پنوماتیک فشار بالا: در ماشین‌آلات سنگین، سیستم‌های صنعتی و تجهیزات ساختمانی که نیاز به تحمل فشارهای هیدرولیک یا پنوماتیک بسیار بالا دارند.
4. لوله‌کشی فرآیندی در صنایع شیمیایی و پتروشیمی: برای انتقال اسیدها، بازها، حلال‌ها و سایر مواد شیمیایی خورنده و خطرناک در فشارها و دماهای بالا.
5. تجهیزات آتش‌نشانی و سیستم‌های اسپرینکلر فشار قوی: در سیستم‌های اطفاء حریق صنعتی که نیاز به انتقال آب با فشار بالا دارند.
6. خطوط انتقال گازهای صنعتی و فشرده: مانند اکسیژن، نیتروژن، آرگون و دی‌اکسید کربن فشرده.
7. سیستم‌های تغذیه بویلر و مبدل‌های حرارتی: جایی که سیالات داغ و تحت فشار جریان دارند.
